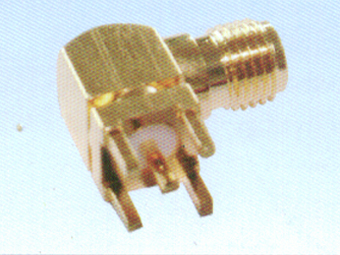

　产品名称： ·射频同轴连接器
　产品规格： SMB-FD-8
　产品备注：
  主要技术特性：
SMA
MCA
温度范围 Temp.range
-55～±155℃
装聚乙烯电缆的-40～±85℃
-55～±155℃
振动 VibratiOn
10m/s2(10～2000Hz)
100m/s2(10～500Hz)
频率范围 Frequency range
0～12.4GHz
0～6GHz
内导体间拔出力Oenter conductor Withrawal force
≥0.28N
≥0.28N
接触电阻Contact reistance
内导体间Center conductor
≤3mΩ
≤5mΩ
外导体间Outer conductor
≤2.5mΩ
≤2.5mΩ
绝缘电阻 Lsolation
≥5000MΩ
≥1000MΩ
耐压
Withstand voltage
在海平面上 At sea level
1000V(rms)
500V(rms)
在4.4K pa时At 4.4 pa
200V(rms)
100V(rms)
电压驻波比
VSWR
直式 Straight
≤0～2GHz
柔软≤1.15
Flesible
半钢≤1.08 Semi-rigid
≤1.3(0-3G)
≤2～12.4GHz
柔软≤1.4
Flesible
半钢≤1.28 Semi-rigid
弯式Right
≤0～2GHz
柔软≤1.2
Flesible
半钢≤1.10 Semi-rigid
≤1.5(0-3G)
≤2～12.4GHz
柔软≤1.5
Flesible
半钢≤1.30
Semi-rigid
机械耐久性 Durability
500次 Cycles

屏蔽效率（仅对直线电缆连接器）Sheltered effectuveness(only straight cable connector)
100dB min At 1GHz
70dB min At 1GHz
